Этот продукт подходит для линий переменного тока номинальным напряжением 35 кВ и ниже для передачи и распределения электрической энергии. Он широко используется в городских подземных электросетях, отходящих линиях электростанций, внутреннем электроснабжении промышленных и горнодобывающих предприятий, а также в подводных линиях электропередачи через реки и моря.
Область применения
Этот продукт подходит для линий переменного тока номинальным напряжением 35 кВ и ниже для передачи и распределения электрической энергии. Он широко используется в городских подземных электросетях, отходящих линиях электростанций, внутреннем электроснабжении промышленных и горнодобывающих предприятий, а также в подводных линиях электропередачи через реки и моря.
Стандарты реализации
Этот продукт соответствует стандарту GB/T12706 «Номинальное напряжение от 1 кВ (Um=1,2 кВ) до 35 кВ (Um=40,5 кВ) для силового кабеля с экструдированной изоляцией», GB/T12706.2, часть 2: Номинальное напряжение 6 кВ (Um=7,2 кВ). ) до 30 кВ (Um=36 кВ) GB/T12706.3 Часть 3: Номинальное напряжение 35 кВ (Um=40,5 кВ).
1.Допустимая длительная рабочая температура жилы кабеля составляет:
Максимальная температура проводника различных изолированных гибридных кабелей (GB/T12706.2, часть 2)
| Изоляционная смесь | Максимальная температура проводника °C | |
| нормальная работа | Короткое замыкание (максимальная длительность 5 с) | |
| Поливинилхлорид (ПВХ/А) Площадь поперечного сечения проводника ≤ 300 мм2 Площадь поперечного сечения проводника > 300 мм2 Сшитый полиэтилен (XLPE) | 70 70 90 |
160 140 250 |
Максимальная температура проводника гибридного кабеля с изоляцией из сшитого полиэтилена (GB/T12706.3, часть 3)
| Изоляционная смесь | Максимальная температура проводника °C | |
| нормальная работа | Короткое замыкание (максимальная длительность 5 с) | |
| Сшитый полиэтилен (XLPE) | 90 | 250 |
2.Температура окружающей среды при прокладке кабеля не должна быть ниже 0 ℃.
3.Минимальный радиус изгиба, допустимый при прокладке кабеля:
| проект | одножильный кабель | многожильный кабель | ||
| Минимальный радиус изгиба кабеля при монтаже | Небронированный | Бронированный | Небронированный | Бронированный |
| 20D | 15D | 15D | 12D | |
| Примечание: D — внешний диаметр кабеля. | ||||
4.Номинальное напряжение промышленной частоты U0/U (Um) второй части кабеля номинального напряжения GB/T12706.2 составляет 3,6/6 (7,2) кВ, 6/6 (7,2) кВ, 6/10 (12) кВ, 8,7/10(12)кВ, 8,7/15(17,5)кВ, 12/20(24)кВ, 18/30(36)кВ.
GB/T12706.3 Часть 3: Номинальное напряжение U0/U (Um) кабеля при промышленной частоте составляет 21/35 (40,5) кВ и 26/35 (40,5) кВ.
U0: номинальное напряжение промышленной частоты между проводником конструкции кабеля и землей или металлическим экраном;
U: номинальное напряжение промышленной частоты между проводником конструкции кабеля.
Um: максимальное значение «наивысшего напряжения системы», которое может выдержать оборудование; .
Плановый тест
| Номинальное напряжение U0 (кВ) | 6 | 8.7 | 12 | 18 | 21 | 26 |
| Испытательное напряжение U (кВ) | 21 | 30.5 | 42 | 63 | 73.5 | 91 |
| Продолжительность (мин) | 5 | 5 | 5 | 5 | 5 | 5 |
Частичный разряд должен соответствовать требованиям GB/T3048.12-2007. При напряжении 1,73 U0 не происходит частичного разряда и не происходит пробоя изоляции при 5-минутном испытании напряжением.
Характеристики огнестойких, безгалогенных и малодымных кабелей соответствуют нормам GB/T19666-2019 и GB/T18380-2008.

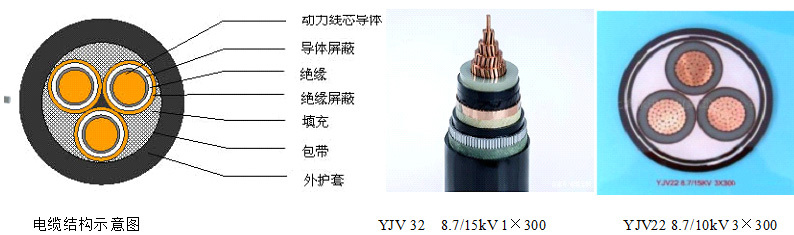

Распространенные модели кабелей
| модель | имя | |
| медный сердечник | алюминиевый сердечник | |
| YJV YJY YJV22 YJV23 YJV32 YJV33 |
YJLV YJLY YJLV22 YJLV23 YJLV32 YJLV33 |
Силовой кабель с изоляцией из сшитого полиэтилена, с оболочкой из ПВХ. Силовой кабель с изоляцией из сшитого полиэтилена, с полиэтиленовой или полиолефиновой оболочкой. Силовой кабель с изоляцией из сшитого полиэтилена, армированный стальной лентой, с оболочкой из ПВХ. Силовой кабель с изоляцией из сшитого полиэтилена, армированный стальной лентой, с полиэтиленовой или полиолефиновой оболочкой. Тонкая круглая стальная проволока с изоляцией из сшитого полиэтилена, армированная силовой кабель с оболочкой из ПВХ. Тонкая круглая стальная проволока с изоляцией из сшитого полиэтилена. Силовой кабель с проволочной броней из полиэтилена или полиолефина |
| Модели в таблице не обладают огнезащитными свойствами. | ||
Характеристики огнестойких, безгалогенных и малодымных кабелей соответствуют нормам GB/T19666-2019 и GB/T18380-2008.
