Гибкие огнестойкие кабели с минеральной изоляцией подходят для магистральных линий, линий пожаротушения, систем эвакуации и спасения, таких как аварийное освещение, пожарный мониторинг, системы сигнализации, лифтовые системы, системы дымоудаления и линии управления. Кабели также могут использоваться в местах, подверженных распространению огня или непосредственно подверженных воздействию огня из-за кабельных трасс или других мест.
Сфера применения
Гибкие огнестойкие кабели с минеральной изоляцией подходят для магистральных линий, линий пожаротушения, систем эвакуации и спасения, таких как аварийное освещение, пожарный мониторинг, системы сигнализации, лифтовые системы, системы дымоудаления и линии управления. Кабели также могут использоваться в местах, подверженных распространению огня или непосредственно подверженных воздействию огня из-за кабельных трасс или других мест.
Стандарт исполнения
Данный продукт соответствует стандартам GB/T 34926-2017 «Кабели и клеммы с минеральной изоляцией из слюдяной ленты в гофрированной медной оболочке на номинальное напряжение 0,6/1 кВ и ниже» и JG/T 313-2014 «Кабели и клеммы с минеральной изоляцией в металлической оболочке с неорганической минеральной изоляцией на номинальное напряжение 0,6/1 кВ и ниже». Удовлетворяют требованиям BS 6387:2013 «Экспериментальные огнестойкие методы испытаний целостности кабельных линий в условиях пламени» и BS 8491:2008 «Методы оценки огнестойкости силовых кабелей большого диаметра для использования в качестве компонентов систем контроля дыма и тепла и других систем пожарной безопасности в процессе эксплуатации».
1. Основные характеристики: готовый кабель может производиться непрерывно без ограничения длины, без стыков в середине; он может производить многожильные кабели большого сечения, и может быть изготовлен в виде разветвленных кабелей, высокая термостойкость (испытательная среда 950-1000 ℃, горение 3ч), не дымящий и нетоксичный, коррозионностойкий, устойчивый к старению, устойчивый к облучению, взрывобезопасный, устойчивый к вредителям, и может автоматически устранить разрушение естественных сил (тепловое расширение и холодное сжатие) и электродинамических сил, срок службы кабеля был значительно продлен. Проводник кабеля - многожильный медный многожильный провод, низкое сопротивление, высокая токонесущая способность, хорошая гибкость; изоляция выполнена из безгалогенного материала, с неорганической минеральной изоляционной лентой (высокотемпературной 1300 ℃ или более) обмотки, изоляционный слой плотный и равномерный; влагостойкая производительность,
2. температура окружающей среды при установке кабеля; кабель с неметаллической оболочкой, температура окружающей среды должна быть не ниже 0 ℃ при установке: нет никаких ограничений для кабеля с металлической оболочкой.
3. минимальный радиус изгиба кабеля при монтаже:
Минимальный допустимый радиус изгиба при прокладке кабеля
| mmВнешний диаметр кабеля мм | Минимальный радиус изгиба кабеля |
| D≤12 | 6D |
| 12≤D≤20 | 10D |
| 20＜D≤40 | 15D |
| D＞40 | 20D |
| Примечание: D - диаметр кабеля | |
4. номинальная рабочая температура: максимальная температура проводника кабеля при нормальной эксплуатации составляет 90℃, а максимальная температура проводника при коротком замыкании (максимальная продолжительность 5S) составляет 250℃.
5. номинальное напряжение кабеля делится на две категории:
U0/U: 450/750, U0/U (Um): 0.6/1kV
Контрольные кабели 450/750В: в представлении напряжения кабеля U0/U:
U0 - среднеквадратичное значение напряжения между любой изолированной жилой и «землей» (металлической оболочкой кабеля или окружающей средой):
U - среднеквадратичное значение между любыми двумя фазными проводниками многожильной кабельной системы.
Силовые кабели 0,6/1(1,2)кВ: в представлении напряжения U0/U (Um) кабеля:
U0: номинальное напряжение промышленной частоты между проводниками кабельной конструкции и землей или металлическим экраном;
U: Номинальное частотное напряжение между проводниками для целей проектирования кабеля
Um: максимальное значение «максимального напряжения системы», которому может быть подвергнуто оборудование.

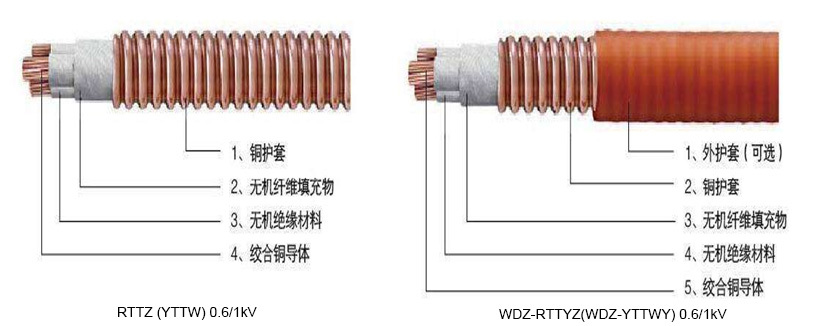

Распространенные модели кабелей
| номер модели | номинальное напряжение | название (вещи) |
| RTTZ/YTTW RTTYZ/YTTWY RTTVZ/YTTWV RTTZ/YTTW RTTYZ/YTTWY RTTVZ/YTTWV |
450/750V/500V 450/750V/500V 450/750V/500V 0.6/1kV 0.6/1kV 0.6/1kV |
Медный кабель управления слюдяной лентой с минеральной изоляцией в гофрированной медной оболочке
Медный сердечник слюдяная лента минеральная изоляция гофрированная медная оболочка полиолефиновая оболочка контрольный кабель Медный сердечник слюдяная лента минеральная изолированная гофрированная медная оболочка ПВХ оболочка кабель управления Медный сердечник слюдяной ленты минеральной изоляции гофрированной медной оболочки силовой кабель Медный сердечник слюдяная лента минеральная изоляция гофрированная медная оболочка полиолефиновая оболочка силовой кабель Медный сердечник слюдяная лента минеральная изоляция гофрированная медная оболочка полиолефиновая оболочка силовой кабель |
| Примечание: Класс напряжения 450/750V, 500V, подходит для кабеля управления 1.5～4mm2, 1～19 core. | ||
